濟南冰雪制冷設備有限公司提供：Castel/卡士妥脫水過濾器4216/5S，實芯，80%分子篩，20%氧化鋁 相關型號、規格、參數、圖片等數據。

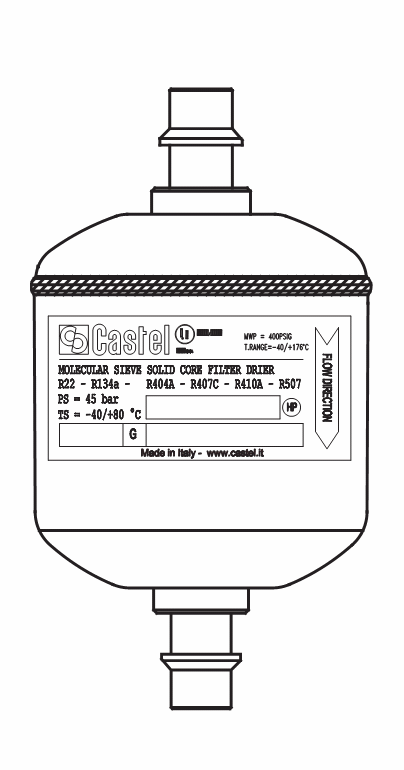

脫水過濾器，實芯，80% 分子篩，20% 氧化鋁-焊接接頭-經美國保險商實驗室公司 UL 認證

過濾器采用鋼制外殼，可選擇裝配鍍鉻擴口螺紋接頭。本系列亦提供紫銅焊接連接型號（ODS）。DF2系列過濾器的濾芯采用由80% 3A分子篩和20% 活性氧化鋁組成的脫水成分，與適當比例的特殊粘合劑混合燒結而成。由于選用了分子篩和活性氧化鋁的混合脫水成分，濾芯具有非常高的吸酸能力，同時保持了極佳的脫水特性。

圖紙 Drawing	部件號 Part number	國際代碼 International code	連接方式 Connections				標稱容積 NominalVolume [cm3]	PS [bar]	TS [℃]		包裝件數 Package pcs
			ODS		ODM
			? [in.]	? [mm]	? [in.]	? [mm]			最小 min	最大 Max.
	4203/2S	032S	1/4"	-	3/8"	-	50	45(1)	-40	+80	45
	4205/2S	052S	-	-	-	-	80				34
	4205/3S	053S	3/8"	-	1/2"	-	80				34
	4205/M10S	-	-	10	-	12	80				34
	4208/2S	082S	1/4"	-	3/8"	-	130				24
	4208/3S	083S	3/8"	-	1/2"	-	130				24
	4208/M10S	-	-	10	-	12	130				24
	4208/M12S	-	-	12	-	14	130				24
	4208/4S	084S	1/2"	-	5/8"	16	130				24
	4216/3S	163S	3/8"	-	1/2"	-	250				28
	4216/M10S	-	-	10	-	12	250				28
	4216/M12S	-	-	12	-	14	250				28
	4216/4S	164S	1/2"	-	5/8"	16	250				28
	4216/5S	165S	5/8"	16	3/4"	-	250				28
	4230/3S	303S	3/8"	-	1/2"	-	500				12
	4230/4S	304S	1/2"	-	5/8"	16	500				12
	4230/5S	305S	5/8"	16	3/4"	-	500				12
	4232/4S	304S	1/2"	-	5/8"	16	500				15
	4232/5S	305S	5/8"	16	3/4"	-	500				15
	4241/5S	415S	5/8"	16	3/4"	-	670				14
	4241/6S	416S	3/4"	-	7/8"	-	670				14
	4241/7S	417S	7/8"	-	1.1/8"	-	670				14
	4275/4S	754S	1/2"	-	5/8"	16	1340				1
	4275/5S	755S	5/8"	16	3/4"	-	1340				1
	4275/6S	756S	3/4"	-	7/8"	-	1340				1
	4275/7S	757S	7/8"	-	1.1/8"	-	1340				1
	4275/9S	759S	1.1/8"	-	1.3/8"	35	1340				1

注釋：

Note：

(1)：4203，4205，4216，4232，4275 系列過濾器，MWP=435 psi 符合UL 認證標準

    4208，4230，4241 系列過濾器，MWP=400 psi 符合UL 認證標準

濟南冰雪制冷設備有限公司是意大利 Castel/卡士妥授權代理商，批發零售 Castel/卡士妥制冷配件和空調組件，產品涵蓋熱力膨脹閥，電磁膨脹閥，常閉電磁閥，常開電磁閥，常閉工業用電磁閥，線圈和接頭，止回閥，冷凝壓力調水閥，壓力調節閥，視液鏡，干燥過濾器，可換芯過濾器，過濾桶，濾芯，油過濾器，油分離器，儲油器，氣密封系統閥門，貯液器閥門，分體式空調截止閥，手閥，旋轉鎖定閥，頂蓋閥，截止閥，球閥等 Castel/卡士妥全系列產品，關于未列出的制冷配件和空調組件，請聯系我們：0531-85908801　13305319049

五十多年來 Castel/卡士妥公司一直活躍于制冷和空調行業的大舞臺，秉持質量第一的經營宗旨，塑造了全球認可的金字招牌。追求高品質在 Castel/卡士妥具有特殊優先權，并始終貫穿于產品生產的每一個環節。Castel/卡士妥擁有 TUV SUD 認證機構簽發的 UNI EN ISO 9001:2008 企業質量管理體系證書和多項符合歐盟指令以及歐洲和非歐系質量認證標準的產品證書，充分證明質量管理體系的有效運行。嚴格遵循當前的安全和環境保護標準，采用高科技生產設備， 配以高素質勞動力，打造 Castel/卡士妥的出眾品質。

Castel/卡士妥的所有產品均執行嚴格的質量控制，出廠前全部通過相關測試，可用于制冷、空調市場，以及供其他設備制造商配套使用，并完全適合于目前制冷及工業空調所采用的HFC 和HFO 制冷劑。

憑借在碳氟化合物制冷劑市場的豐富經驗，Castel/卡士妥十分自豪地為制冷和空調市場的經營商和制造商提供專為使用天然制冷劑系統設計且經過相關試驗的兩大系列新產品：碳氫化合物（HC 制冷劑）和二氧化碳（R744）。熱力和電子膨脹閥、電磁閥、線圈、接頭、安全設備、水用壓力開關閥、調壓器、指示器、干燥過濾器、機械過濾器、油位控制系統、制冷系統閥、避震管、黃銅管件和 Schrader 閥。

外部泄漏

本網站中所展示的全部產品，百分之百進行功能和密封測試。測試過程中可測量的允許外部泄漏符合 EN 12284：2003 標準第 9.4 部分中所制定的定義： “測試過程中，當產品浸入低表面張力水中時，至少在超過一分鐘的時間段內，不形成氣泡” 管件和通路管件（單向加注針閥）在單件生產的情況下進行樣品測試。

耐壓實驗

對本網站中展示的相關產品進行液壓試驗時，遵循 97/23/EC 指令的規定，保證壓力強度至少為 1.43 x PS。Castel/卡士妥的所有產品若進行耐破度測試，保證壓力強度等于或大于 EN 378- 2:2008 標準規定的 3 x PS。對本網站中展示的很大一部分相關產品做上述測試時，采用更高的標準，遵循UL 207: 2009 的規定，保證壓力強度至少為 5 x PS。

Castel/卡士妥產品的連接方式

Castel/卡士妥產品為客戶提供了多種可選的連接方式，主要有喇叭口螺紋連接（SAE）和焊接連接（ODS）兩種方式。 表 1 列出了Castel/卡士妥代碼和英制（英寸）的換算關系，是國際通用代碼。表 2 列出了 Castel/卡士妥代碼和公制（毫米）的換算關系。

目前用于 Castel/卡士妥產品的連接方式說明。

1)螺紋連接

它們有三種不同的類型：

SAE 擴口（喇叭口）

直螺紋接頭（根據 SAE J513-92; ASME B1.1-89），使用合適的螺母與帶有合適喇叭端的銅管連接（見表 3）。

NPT（布立格螺紋）

錐形螺紋接頭（根據 ASME B1.20.1-92），用于將管接件、閥門、安全閥連接到容器或鋼管上。

FPT（內管螺紋）

內螺紋直接頭（根據 UNI ISO 228/1），在液壓系統中將管接件或閥門連接到容器或鋼管上（見表 4）。

2)焊接連接

有四種類型，可用于英制以及公制連接：

ODS（或 ODF）

用于銅管的內連接焊接接頭。標示的大小與所要連接銅管的外徑對應。例如：1/2" ODS 焊接接頭適合內接外徑為 1/2" 的銅管

ODM

用于銅管的外連接焊接接頭。標示的大小與所要連接銅管的外徑對應。例如：16 ODM 焊接接頭通過一個兩端內徑均為 16mm 的銅套管（此例中為 Castel/卡士妥7700/M16）焊接連接。

IDS

用于銅管的外連接焊接接頭。標示的大小與所要連接銅管的內徑對應。例如：10 IDS 焊接接頭適合外接內徑為 10mm 的銅管。

W

用于鋼管的焊接接頭。標示的大小與所要連接鋼管的外徑對應。

例如：通過對接焊，76.1 W 焊接接頭適合與外徑為 76.1 mm 的鋼管連接。

F.e.: 1098/7 - 電磁閥，焊接接頭直徑為 7/8"。

F.e.: 1098/7 - solenoid valve with solder connection with ?' = 7/8”

F.e.: 4411/M42A - 干燥過濾器，配有可更換抗酸實心濾芯，焊接接頭直徑為 42 mm

F.e.: 4411/M42A - filter drier with replaceable anti-acid solid core with solder connec- tion with ? = 42 mm.
